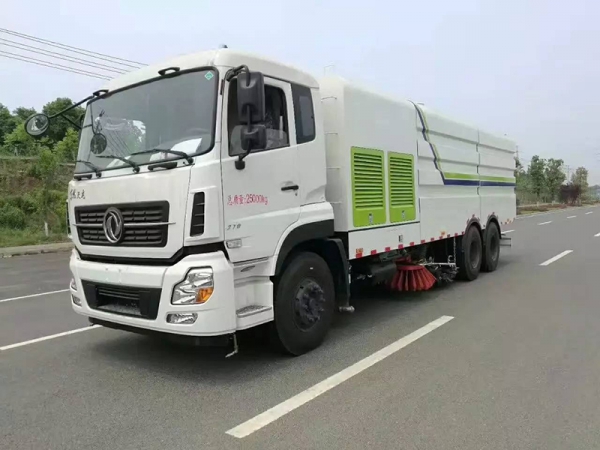

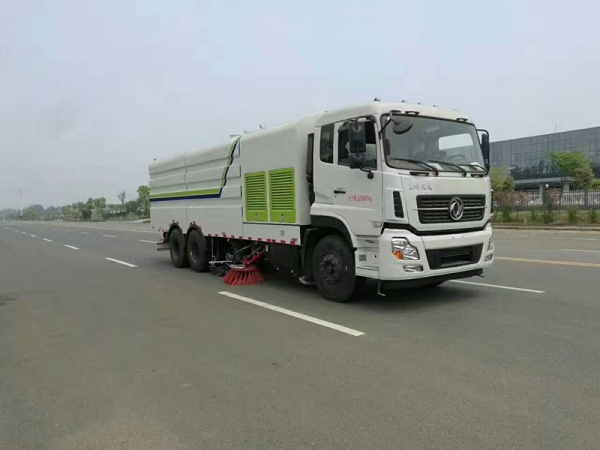

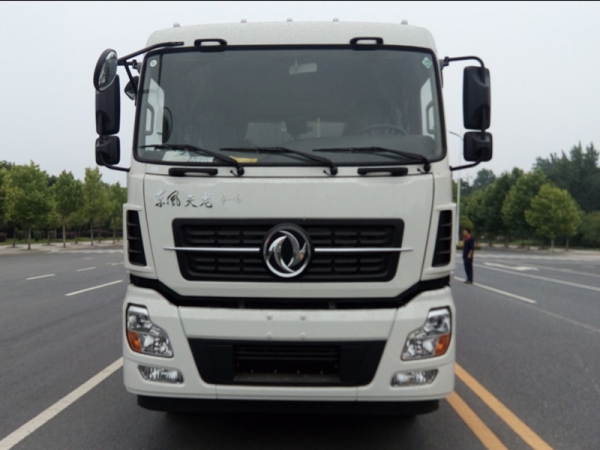

东风天龙12水/10尘洗扫车

东风天龙12水/10尘洗扫车

所属型号 国六洗扫车

  • 联系人:席经理
  • 手机:138-7285-0363
  • Q Q:2040783970
  • 微信:138-7285-0363
  • 地址:湖北省随州市南郊程力汽车工业园
  • 超长质保
  • 专业团队
  • 全程监督
  • 合作共赢
    车型详情

1、工作原理

清扫:副发动机驱动液压油泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转。左右扫盘将两侧的垃圾扫**洗扫车下面、吸嘴前方。风机工作使垃圾箱、吸管和吸嘴组成的风道产生高速气流,在气流的作用下,垃圾吸入吸嘴,并进入垃圾箱中。底盘发动机驱动洗扫车向前行走,扫**吸嘴前方的垃圾不断进入到吸嘴中,并源源不断地被吸到垃圾箱中,实现路面清扫。

洗扫:清扫作业装置工作的同时,副发动机驱动配有专用离合器的高压水泵参与工作。高压水泵将来自清水箱的清洁水加压后通过高压管路**阀等分别输送到吸嘴内喷水杆和左、右喷水杆,各喷杆上装有多个特制的不锈钢扇形喷嘴,扇形喷嘴喷出的扇形水帘组成一总宽不小于3.5m的U形水刀,直接冲洗路面,冲洗路面后的水被吸回到垃圾箱中,实现路面洗扫。

路沿和路沿石立面洗刷:利用扫盘的左或右立扫,左或右喷杆上的路沿石清洗喷嘴,选用左或右洗扫作业模式进行洗扫作业,就可对左或右路沿与路沿石立面进行洗刷作业。

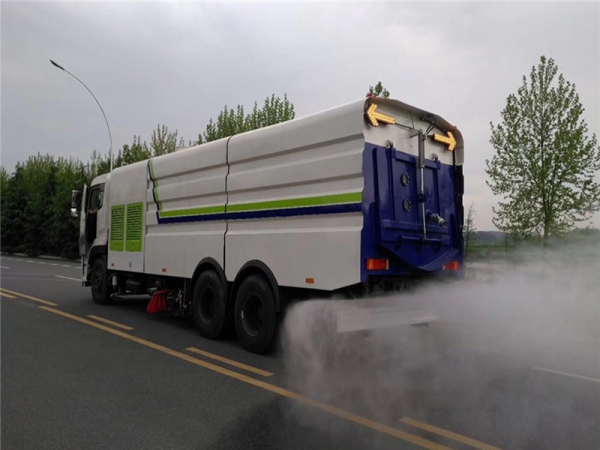

后喷雾:在洗扫车后部垃圾箱下方配有喷雾喷杆,喷雾喷杆上装有多个喷雾喷嘴。启动副发动机和高压水泵,打开后喷雾开关,启动底盘车前行,就可进行喷雾降尘作业。

低压冲洗:利用离心水泵的低压力、大流量对路面进行冲洗作业,作洒水车用。 洗扫车

2、特点介绍

1)采用东风天龙DFL1250A13型二类汽车底盘改装,发动机为康明斯国Ⅴ排放。副发动机为康明斯B170;

2)采用清水箱中置、垃圾箱后置的布置方式,半封闭式副发动机仓,左右转角门+双侧门,人员轻松进入,整体结构紧凑,维修方便;

3)侧扫刷系统接地压力采用弹簧调节方式,工作时可根据路面状况随时调整扫刷接地压力,减少扫刷磨损;

4)高压水泵及水喷嘴等均采用进口产品,水泵压力高达140Bar,**大流量137 L/min,对路面冲洗效果更佳;

5)液压系统中液压阀采用进口电磁阀组,排列整齐,便于维护,液压马达采用进口品牌产品,整车液压系统运行可靠,动作灵敏有效,运动元件无爬行现象;

6)专用高压离心风机,**大风量可达12000m3/h,叶片材料采用特殊钢制作,其特殊的叶片形状极其不易磨损;

7)独特的侧扫刷防撞机构,能有效保护侧扫刷机构,能避免任何时候冲洗装置撞击路牙引起损坏;

8)采用先扫,后冲刷,再吸收的工作方式,能将垃圾及污水一次清扫、冲刷、吸收干净。路面作业后无尘土,无积水;

9)高压水路安装有快插式防冻吹水装置接口,防止冬天低温时冻坏水路元件;

10)垃圾箱水箱4mm不锈钢板制成,防腐性能极优;

11)电器元件关键元件采用优质进口元件,操作**采用一键式操作,能实现9种作业模式,**采用运动**器编程**器实现;

12)采用气缸驱动,电气自动**车用离合器来保证副发动机无负荷起动、无负荷停机,延长使用寿命;

13)配有具有自动收放功能的冲洗绞盘和冲洗**,冲**流量大,压力高,可对局部油污地区进行强力冲洗,并可对小广告进行冲刷;

14)带语音报**装置,能实现故障自诊断功能;

15)后防护栏上装有一排高压喷嘴,具有喷雾降尘功能;

16)具有低压冲洗功能,**大冲洗宽度大于21m。

17)箱体采用折弯造型,外观新颖,强度高。



整车技术参数
车辆名称: 程力威牌CLW5250TXSD5型洗扫车公告批次: 326
车辆型号: CLW5250TXSD5燃油: 柴油
总质量25000(Kg)前排乘客:2,3(人)
额定载质量7370,7305(Kg)外形尺寸10700,10500,10050,9620x2500x3390(mm)
整备质量17500(Kg)货厢尺寸xx(mm)
接近角/离去角:18/14,18/12(°)前悬/后悬:

1480/2080,1480/2220,1500/2060,1500/2200,1500/3030
,1500/2105,1430/2270,1430/2130,1430/2850,1500/2210(mm)

轴数: 3轴距:4350+1350,5350+1350,5700+1350,3800+1350,4600+1350(mm)
轴荷: 7000/18000(二轴组)**高车速:90,80(km/h)
底盘技术参数
底盘型号 DFL1250A13底盘品牌: 程力威牌
轮胎数 10弹簧片数: 8/9,8/10,9/10
轮胎规格: 11.00-20 18PR,11.00R20 18PR,295/80R22.5 18PR,12.00R20 16PR燃料种类:柴油
前轮距: 2040,1965,2020后轮距: 1860/1860,1880/1880
排放标准: 国四
发动机型号发动机生产企业排量(ml)功率(kw)
 ISD245 50
ISD270 50
DDi75S350-50
DDi75S245-50
DDi75S292-50
YC6JA240-50
 东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风商用车有限公司
东风商用车有限公司
东风商用车有限公司
广西玉柴机器股份有限公司
 6700
6700
7530
7530
7530
6870
 180
198
257
180
215
177
